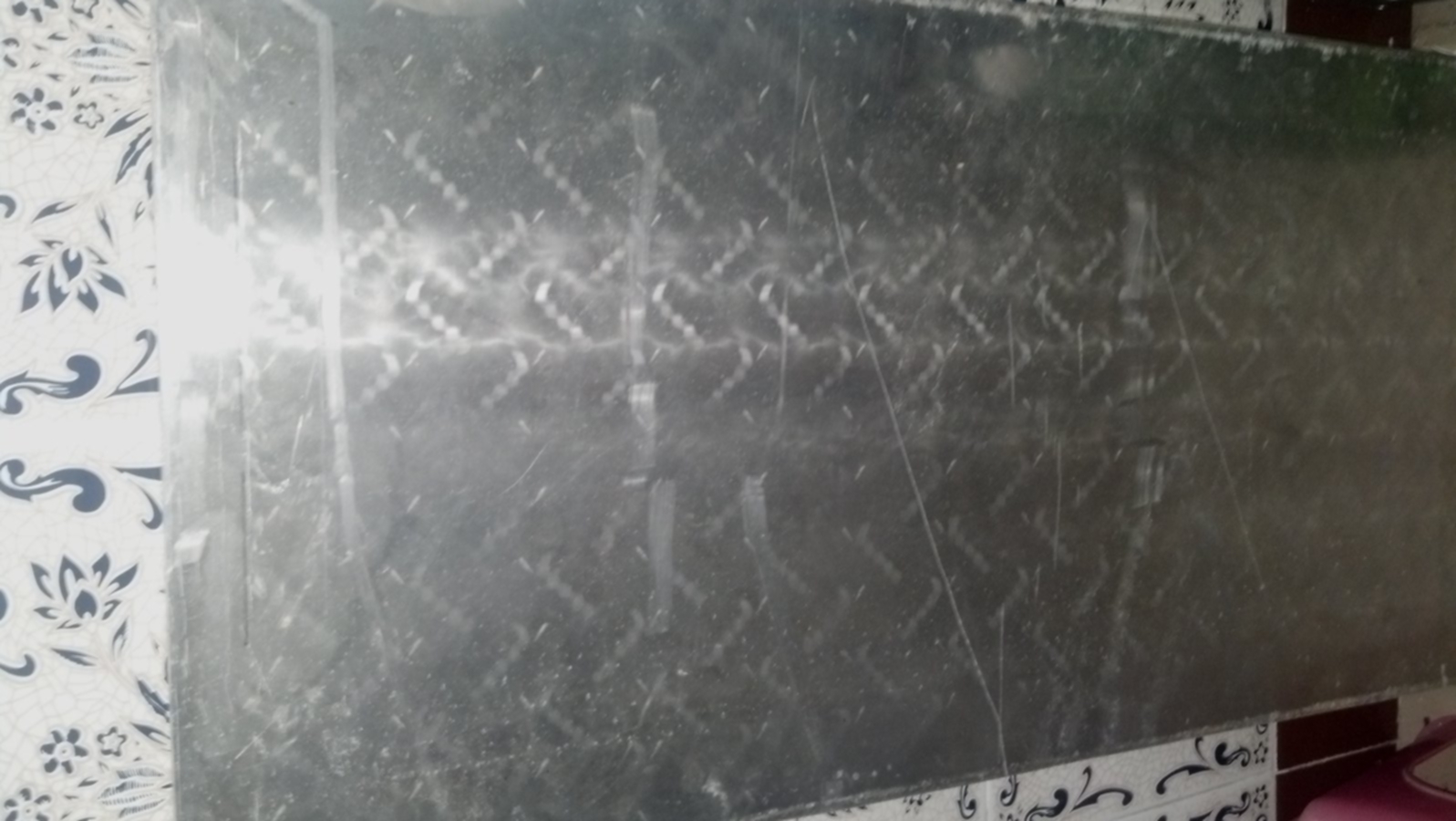

Chasis en bruto
Aspecto del chasis antes del corte, plancha de aluminio 900/420/5mm (largo/ancho/grosor).
AmpliarEl Yin Yang
RC Autómata
El coche es un proyecto personal que se maneja con una RadioFrecuencia de forma manual, pero que se propone para que circule solo por un circuito.
Principales Aspectos
En principio llevará dos motores eléctricos junto con dos baterías de plomo para impulsar el vehículo. Más adelante se pretende adaptar un motor (combustión interna u otra tecnología) para recargar las baterías mientras está en funcionamiento.
Esta cubierto por una carcasa de fibra de vidrio y en la parte delantera un fuerte acolchado para proteger la CPU.
Aspectos Técnicos
Cada motor eléctrico es de la marca Graupner de 12V 40A. Los variadores son Graupner 40R, y el emisor/receptor también son Graupner de 8 canales. La CPU es un minicomputador UDOO QUAD CORE V.2014 con dos cámaras HD, una de ellas con IR.

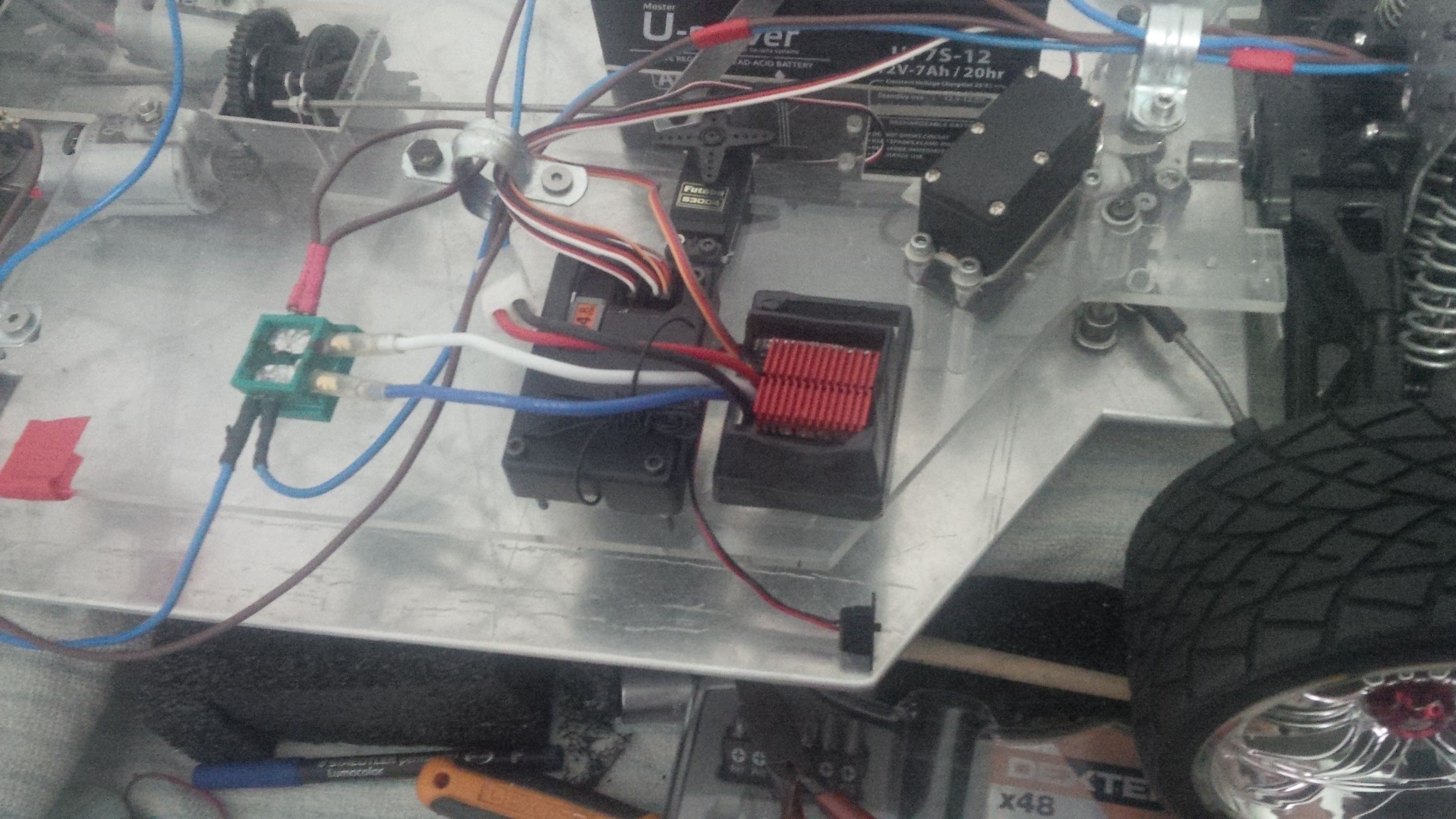

Distribución de electrónica
Vista de receptor, variadores, servo dirección, servo freno, batería.
Ampliar

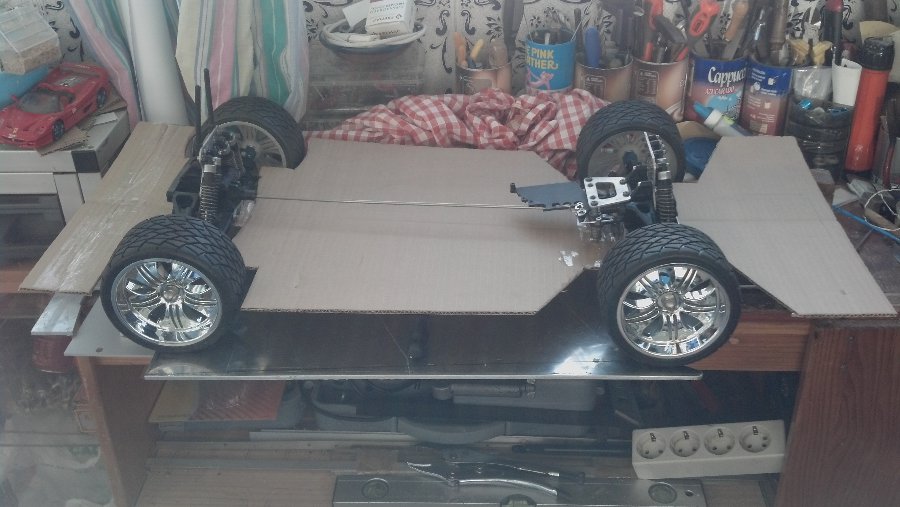

Plantilla para el Chasis
Antes de cortar el chasis se realizó una plantilla en cartón para las medidas exactas.
Ampliar

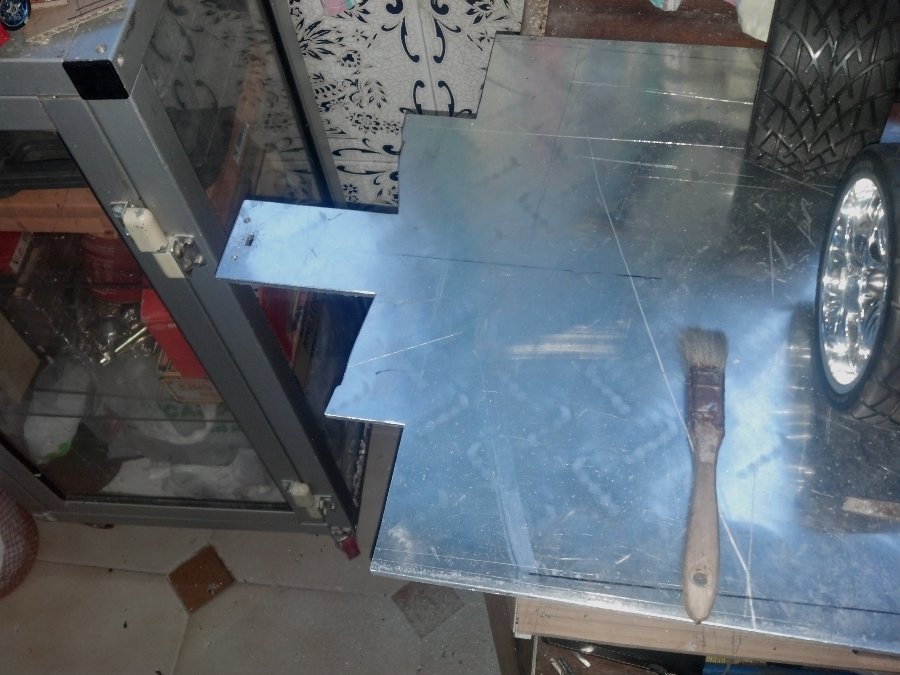

Corte del Chasis
Vista del corte trasera del chasis.
